電鍍槽焊接溫度及熔接要求全解析



在電鍍設(shè)備的制造與維修***域，電鍍槽的焊接質(zhì)量至關(guān)重要，它直接關(guān)系到電鍍槽的使用壽命、密封性以及電鍍過程的穩(wěn)定性。而焊接溫度和熔接要求作為影響焊接質(zhì)量的關(guān)鍵因素，需要嚴(yán)格把控。



 一、電鍍槽焊接溫度的重要性

焊接溫度在電鍍槽的焊接過程中起著決定性的作用。適宜的焊接溫度能夠確保焊料達(dá)到******的流動性和潤濕性，從而保證焊縫的致密性和均勻性。如果溫度過低，焊料無法充分熔化，會導(dǎo)致焊縫不飽滿、出現(xiàn)氣孔和夾渣等缺陷，嚴(yán)重影響焊接強(qiáng)度和密封性；反之，溫度過高則可能使電鍍槽母材過熱，造成母材的金相組織發(fā)生變化，降低母材的力學(xué)性能，甚至可能引發(fā)母材的變形和開裂，同時也會使焊料過度氧化，影響焊縫質(zhì)量。



 二、不同材料電鍍槽的焊接溫度范圍



 （一）不銹鋼電鍍槽

不銹鋼因其具有******的耐腐蝕性和較高的強(qiáng)度，廣泛應(yīng)用于電鍍行業(yè)。對于不銹鋼電鍍槽的焊接，常用的焊接方法有氬弧焊和手工電弧焊。

 氬弧焊：當(dāng)采用氬弧焊焊接不銹鋼電鍍槽時，焊接溫度一般在 1900  2400°C 之間。在這個溫度范圍內(nèi)，氬氣能夠有效地保護(hù)焊接區(qū)域，防止不銹鋼受到氧化，同時焊絲能夠均勻地熔化并填充焊縫，形成高質(zhì)量的焊縫。例如，在焊接厚度為 3mm 的不銹鋼板時，焊接電流控制在 80  120A，相應(yīng)的焊接溫度就能滿足要求，使焊縫成型******，焊接接頭的強(qiáng)度接近母材。

 手工電弧焊：手工電弧焊焊接不銹鋼電鍍槽時，焊接溫度略高于氬弧焊，通常在 2000  2600°C 左右。這是因?yàn)槭止る娀『傅暮附舆^程中，焊條的熔滴過渡相對氬弧焊不夠平穩(wěn)，需要更高的溫度來保證焊條的充分熔化和焊縫的形成。但需要注意的是，手工電弧焊焊接不銹鋼時，要選擇合適的焊條，如 A302 等，并且要嚴(yán)格控制焊接參數(shù)，以防止焊接缺陷的產(chǎn)生。



 （二）塑料電鍍槽

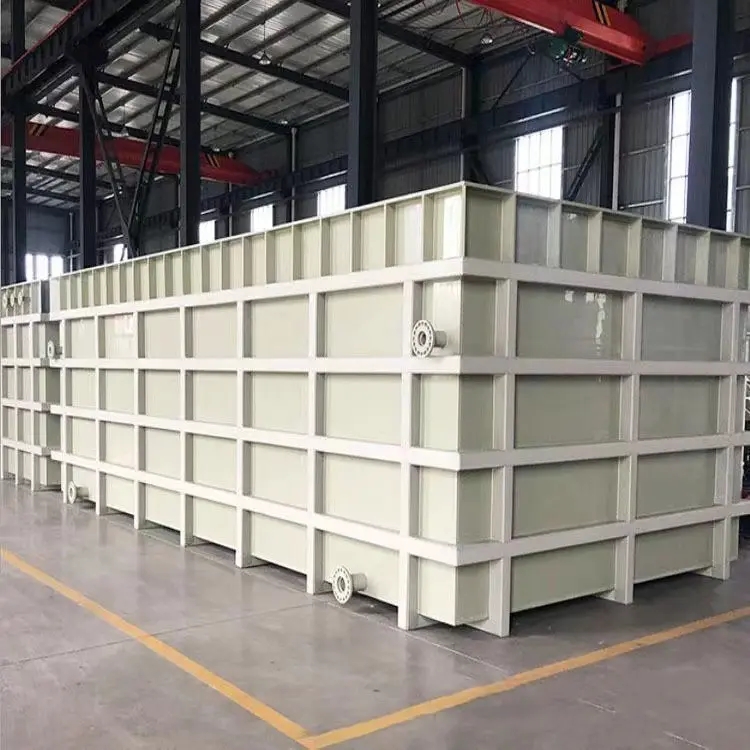

塑料電鍍槽具有重量輕、耐腐蝕等***點(diǎn)，在一些小型電鍍設(shè)備中應(yīng)用較多。塑料電鍍槽的焊接通常采用熱風(fēng)焊或超聲波焊。

 熱風(fēng)焊：熱風(fēng)焊的焊接溫度根據(jù)不同的塑料材質(zhì)有所不同。例如，對于聚丙烯（PP）材質(zhì)的塑料電鍍槽，焊接溫度一般在 190  230°C 之間；而對于聚氯乙烯（PVC）材質(zhì)的塑料電鍍槽，焊接溫度則在 200  240°C 左右。在焊接過程中，通過熱風(fēng)槍將塑料焊條加熱至熔化狀態(tài)，然后將其填充到焊縫中，冷卻后形成牢固的焊縫。

 超聲波焊：超聲波焊是一種高效的塑料焊接方法，其焊接溫度相對較低。一般來說，超聲波焊的焊接溫度控制在塑料的熔點(diǎn)附近，對于***多數(shù)塑料電鍍槽材質(zhì)，焊接溫度在 150  200°C 之間。超聲波焊利用高頻振動產(chǎn)生的熱量使塑料接觸面熔化，然后在壓力作用下迅速冷卻固化，形成焊縫。這種方法焊接速度快、精度高，但對焊接設(shè)備和工藝參數(shù)的要求也較高。

 三、電鍍槽焊接的熔接要求



 （一）焊縫外觀要求

 平整度：焊縫表面應(yīng)平整光滑，無明顯的凹凸不平現(xiàn)象。這不僅有利于電鍍槽的清洗和維護(hù)，還能保證電鍍過程中液體的流動均勻性，避免因焊縫不平而產(chǎn)生積液或湍流，影響電鍍質(zhì)量。例如，在焊接完成后，焊縫的高低差應(yīng)控制在±0.5mm 以內(nèi)，以保證電鍍槽內(nèi)表面的平整度。

 寬度和余高：焊縫的寬度和余高應(yīng)符合設(shè)計(jì)要求。一般來說，焊縫寬度應(yīng)略***于坡口寬度，以保證焊縫能夠完全覆蓋坡口并有一定的重疊量，增強(qiáng)焊接接頭的強(qiáng)度。焊縫余高則應(yīng)根據(jù)電鍍槽的使用要求和受力情況進(jìn)行控制，通常在 0  3mm 之間。例如，對于承受較***壓力的電鍍槽底部焊縫，余高可適當(dāng)增加，以提高焊接接頭的承載能力；而對于一些非承壓部位的焊縫，余高可盡量減小，以減少液體流動的阻力。

 無缺陷：焊縫表面不得有裂紋、氣孔、夾渣、未熔合等缺陷。這些缺陷會削弱焊縫的強(qiáng)度和密封性，導(dǎo)致電鍍液泄漏或電鍍槽在使用過程中發(fā)生破壞。在焊接過程中，要嚴(yán)格控制焊接工藝參數(shù)，加強(qiáng)焊接過程中的檢驗(yàn)，如采用目視檢查、磁粉探傷或滲透探傷等方法，及時發(fā)現(xiàn)并處理焊接缺陷。



 （二）焊接接頭的性能要求

 強(qiáng)度要求：焊接接頭的強(qiáng)度應(yīng)不低于母材強(qiáng)度的[X]%。對于電鍍槽這種承受一定壓力和腐蝕環(huán)境的設(shè)備，焊接接頭的強(qiáng)度是保證其安全運(yùn)行的關(guān)鍵。例如，在對不銹鋼電鍍槽進(jìn)行焊接時，通過拉伸試驗(yàn)檢測焊接接頭的強(qiáng)度，要求其抗拉強(qiáng)度不低于母材標(biāo)準(zhǔn)抗拉強(qiáng)度的 80%，以確保電鍍槽在正常使用條件下不會因焊接接頭強(qiáng)度不足而發(fā)生破裂。

 密封性要求：電鍍槽的焊接接頭必須具有******的密封性，以防止電鍍液泄漏。在進(jìn)行焊接時，要保證焊縫的致密性，避免出現(xiàn)微小的孔隙和縫隙。對于一些重要的密封部位，如電鍍槽的進(jìn)出口管道連接處和槽體之間的焊縫，在焊接完成后還需要進(jìn)行氣密性試驗(yàn)或水壓試驗(yàn)，檢測其密封性能。例如，在進(jìn)行水壓試驗(yàn)時，試驗(yàn)壓力一般為工作壓力的 1.2  1.5 倍，保持一定時間后觀察焊縫是否有滲漏現(xiàn)象，以確保焊接接頭的密封性。

 耐腐蝕性要求：由于電鍍槽長期接觸腐蝕性的電鍍液，焊接接頭的耐腐蝕性至關(guān)重要。焊接過程中產(chǎn)生的熱影響區(qū)和焊縫金屬的組織結(jié)構(gòu)會發(fā)生變化，其耐腐蝕性可能會低于母材。因此，在焊接材料的選擇和焊接工藝的制定上，要充分考慮耐腐蝕性要求。例如，對于不銹鋼電鍍槽的焊接，要選擇與母材化學(xué)成分和金相組織相近的焊材，并在焊接后對焊接接頭進(jìn)行適當(dāng)?shù)臒崽幚砘蜮g化處理，提高其耐腐蝕性。



綜上所述，電鍍槽的焊接溫度和熔接要求是保證電鍍槽質(zhì)量和性能的關(guān)鍵因素。在實(shí)際操作中，必須根據(jù)電鍍槽的材料、結(jié)構(gòu)和使用要求，嚴(yán)格控制焊接溫度和熔接質(zhì)量，確保電鍍槽的安全、穩(wěn)定運(yùn)行，為電鍍生產(chǎn)的順利進(jìn)行提供有力保障。
